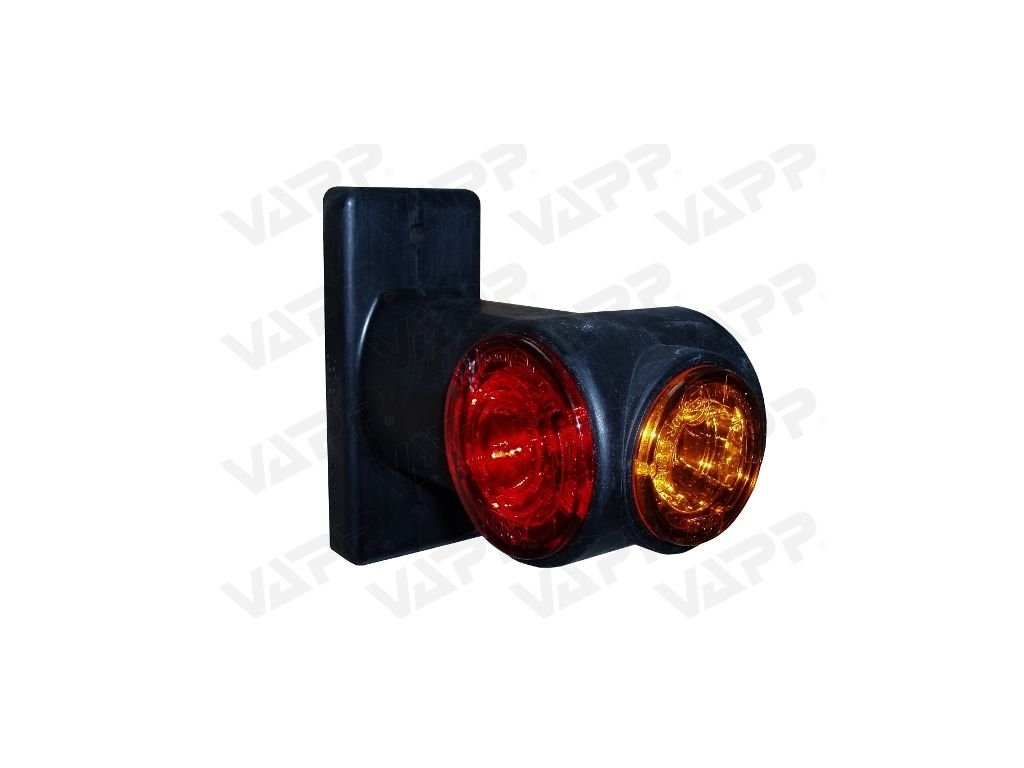

Svítilna doplňková obrysová LED Jokon SPL 2020G (9-32V), 114 mm, kabel QS150
Kód: 100229
Související produkty
Detailní popis produktu
Svítilna je určena pro montáž na levou i na pravou stranu.
Doplňková obrysová svítilna červeno - bílo - oranžová, kompletně v LED diodovém provedení 12V až 24V. Tělo svítilny je vyrobeno z odolné pružné gumy. Svítilna je z každé strany osazena jednou LED diodou (celkem třemi) vsazenou do vysoce leské odrazné plochy, rozptylující světlo.
Ze svítilny je vyvedený cca 430 mm dlohý plochý SNAP-IN kabel. Svítilnu lze připojit do SNAP-IN nekompatibilních kabeláží např. propojovacím kabelem SNAP-IN, na jehož jednom konci jsou dva běžné ploché fast-on autokonektory a na druhém konci SNAP-IN konektor pro zacvaknutí na plochý SNAP-IN kabel svítilny.
Pozor - při odizolování plochého SNAP-IN kabelu a neodborném připojení existuje riziko vzlínání vlhkosti do LED modulu svítilny po kabelu. Záruka nekryje takto vzniklé škody.
Schéma použití QS spojek:
Zapojení SNAP-IN koncovky:
pin označený "+": hnědý vodič (alternatině černý)
pin ozančený "-": modrý vodič (alternativně bílý)
Doplňkové parametry
| Kategorie: | JOKON |
|---|---|
| boční obrysová svítilna: | ano |
| délka kabelu: | 0.43 |
| hloubka (mm): | 56 |
| hmotnost (kg): | 0.24 |
| integrovaná odrazka: | ne |
| materiál: | guma, plast |
| neon efekt: | ne |
| provedení lampy: | LED |
| provozní napětí: | 12-24V |
| přední obrysová svítilna: | ano |
| rozteč montážních šroubů/otvorů (mm): | 77 |
| šířka (mm): | 114 |
| typ konektoru: | QS150 |
| typ vstupu (připojení): | plochý kabel 2x1,5 mm2 |
| uchycení svítilny: | 2x otvor 6,5mm |
| určení strany: | levá/pravá |
| vyměnitelné sklo: | ne |
| výška (mm): | 100 |
| zadní obrysová svítilna: | ano |
| homologace: | ano |
