Lanovod brzdový KNOTT 530/740 mm, závit M8
Kód: 91006Rychlé vyřízení objednávky
Vstřícné a férové jednání je u nás na prvním místě!
Specializovaná prodejna Liberec
Související produkty
Detailní popis produktu

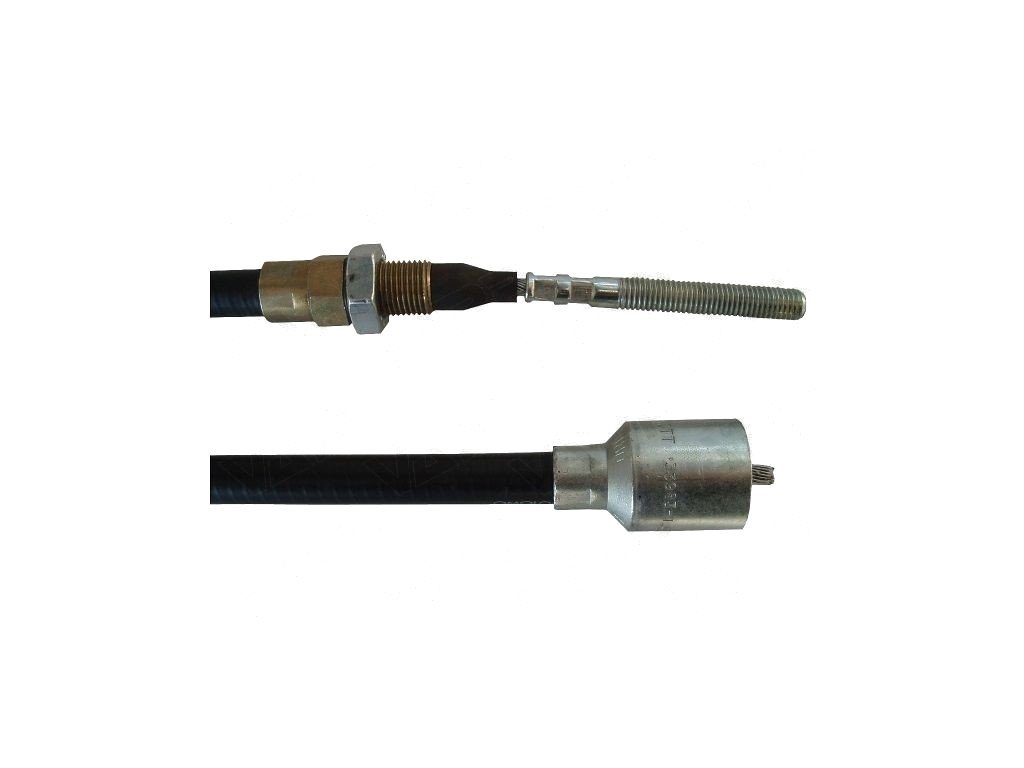

- Originální brzdový lanovod KNOTT s teflonovou kluznou vložkou a tukovými zátkami pro dokonale hladký chod s minimálním odporem.
- Vhodný pro nápravy KNOTT GB/VGB do 1800 kg (např. GB8, GB10, GB13, GB15, GB18, VGB8, VGB10, VGB13, VGB15, VGB18) a kolové brzdové jednotky KNOTT 16-1365 (160x35), 16-1369/1 (160x35), 20-2425/1 (200x50), 20-2426/1 (200x50), 20-4320 (200x35), 20.32-1647 (203.2x40), 25-2025 (250x40), 25-2026 (250x40).
- UPOZORNĚNÍ: Na trhu se objevují neoriginální napodobeniny lanovodů KNOTT. Tyto napodobeniny mají odlišnou vznitřní konstrukci. V řadě případů se snaží použitím modrého opláštění napodobit vzhled originálních KNOTT lanovodů s nerezovým lankem. Veškeré závady brzdového systému vzniklé použitím neoriginálních napodobenin lanovodů jsou vyloučeny ze záruky.
- Zakončení lana závitem M8 na straně pro namontování do vahadel umožňuje použití lanovodu i pro straší typy vahadel bez průřezu pro rychlomontážní lana. Závit zároveň dovolí přesné nastavení vahadel v případech, kdy je měněno pouze jedno lano a stará lana mají mírně odlišnou délku.
- Lanovod lze použít i v kombinaci s novými vahadly s bočními průřezy pro rychlomontážní lana.
- Pro zajištění lana ve vahadle je nutné použít kulovou matici M8 obj. č. 15021 zajištěnou samojistnou kontramaticí M8 obj. č. 150023. Matice nejsou součástí lana, objednávají se samostatně.
- Na straně kolové jednotky je lano ukončené zátiskem, kterým se zavléká do spojky lanovod - rozpěrka. Spojka lanovod - rozpěrka je součástí kolové brzdové jednotky každé nápravy. Lze ji objednat také samostatně pod obj. č. 90075.
- Upozornění: U brzdových systému se zanedbanou pravidelnou údržbou se v některých případech může jevit spojka lanovod - rozpěrka jako nalisovaná na laně - obzvláště starší litinové provedení spojky. Je to způsobeno korozí spojky v místě závleku zátisku. Spojku lze zpravidla vždy uvolnit a použít. Postrádá však již původní antikorozní ochranu.
- Nátrubek pro nasazení na vyústění kolové jednotky má vnější průměr 22 mm a vnitřní průměr 18,5 mm

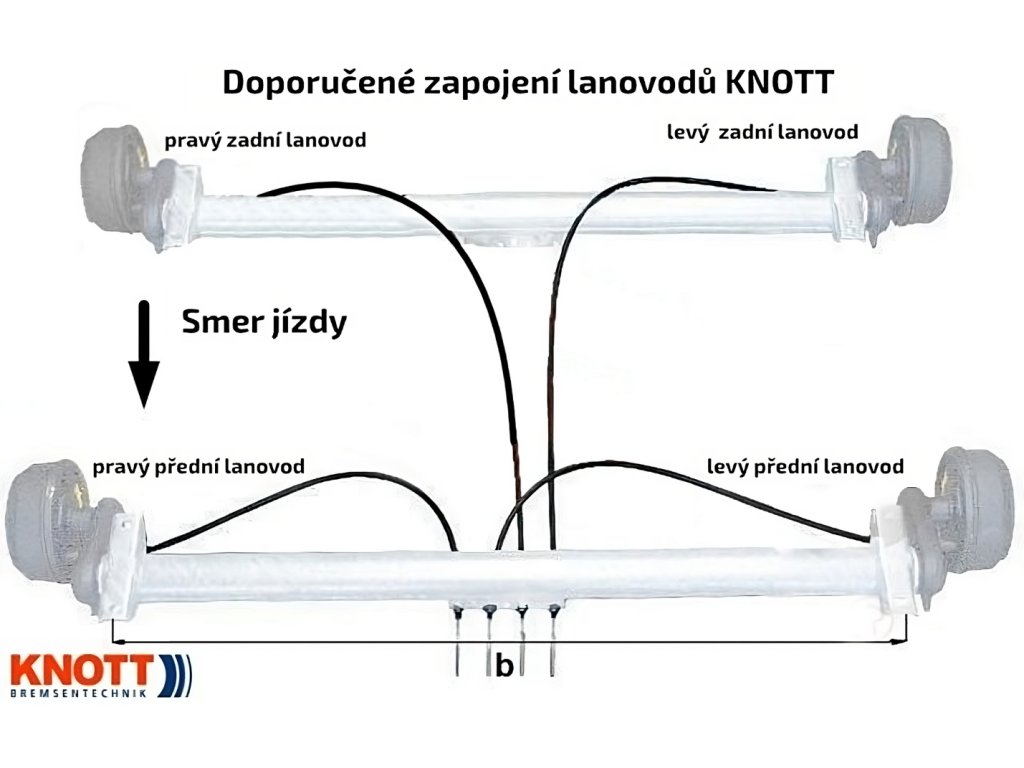

- Pro dvounápravové přívěsy doporučuje KNOTT tzv. asymetrické zapojení lanovodů, kdy je přední náprava zapojena na jedné straně tandemového vahadla a zadní náprava je zapojena na druhé straně. To např. v případě vytržení jednoho lana při nehodě zajistí lepší symetrii brzdění zbylých kol.
- Symetrické zapojení lanovodů, kdy jsou obě levé kolové jednotky zapojené na levou stranu tandemového vahadla a obě pravé kolové brzdové jendotky zapojené na pravou stranu tandemového vahadle je rovněž přípustné a za běžného provozu funkčně obdobné asymetrickému zapojení.
Doporučené délky lanovodů dvouosých přívěsů VAPP (délky bovdenu v mm)
montážní šíře nápravy "b" |
pravý př. | levý př. | pravý zad. |
levý zad. |
pravý zad. | levý zad. |
rozvor 730 mm | rozvor 930 mm | |||||
1100 mm | 730 | 830 | 1430 | 1230 | ||
1300 mm | 830 | 930 | 1430 | 1430 | 1630 | 1530 |
1400 mm | 830 | 930 | 1430 | 1430 | ||
1500 mm | 930 | 1030 | 1530 | 1530 | 1630 | 1630 |
1720 mm | 1030 | 1230 | 1630 | 1530 | ||
1800 mm | 1030 | 1230 | 1630 | 1630 | ||
1820 mm | 1030 | 1230 | 1630 | 1630 |
Doporučené délky lanovodů pro jednoosé přívěsy (délky bovdenu v mm)
montážní šíře | pravý | levý |
nápravy "b" | ||
1100 mm | 730 | 730 |
1300 mm | 830 | 830 |
1400 mm | 930 | 930 |
1500 mm | 930 | 930 |
1800 mm | 1030 | 1030 |
Doplňkové parametry
Kategorie: | Závit M8 |
---|---|
délka bovdenu (mm): | 530 |
délka lana (mm): | 740 |
vnější průměr koncovky u zátisku (mm): | 22 |
vnitřní průměr koncovky u zátisku (mm): | 18.5 |
zakončení: | Závit M8 - zátisk |
