Kontrolbox Fristom ALU SMART (13pin, 7 funkcí), 12V

Detailní popis produktu

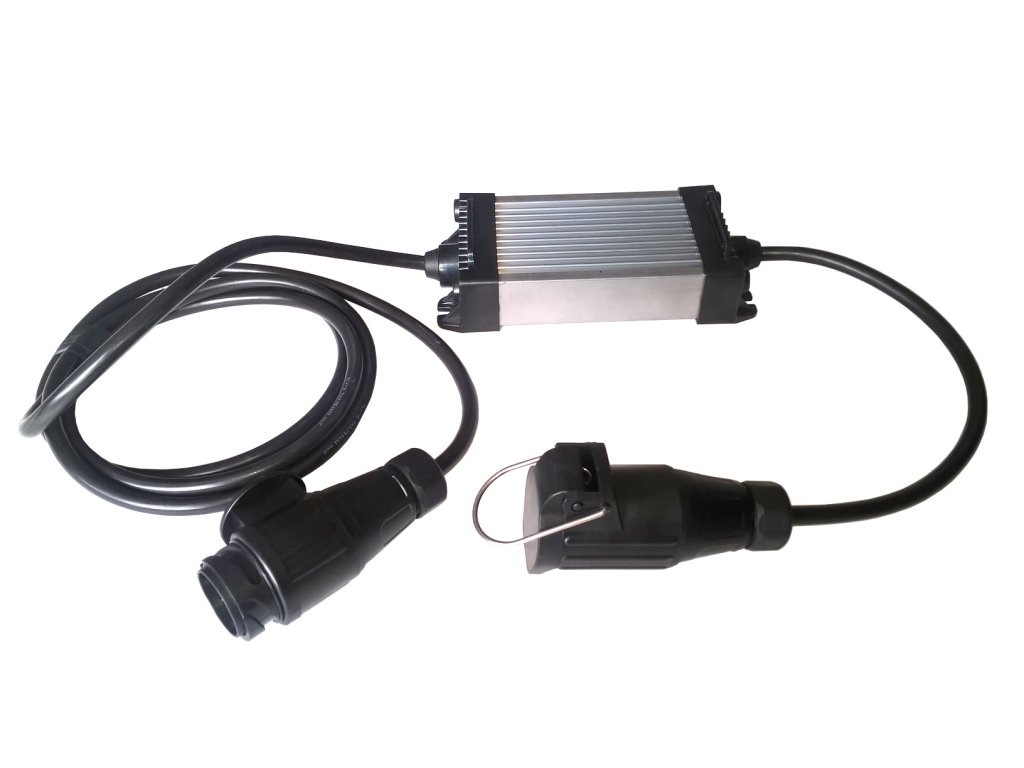

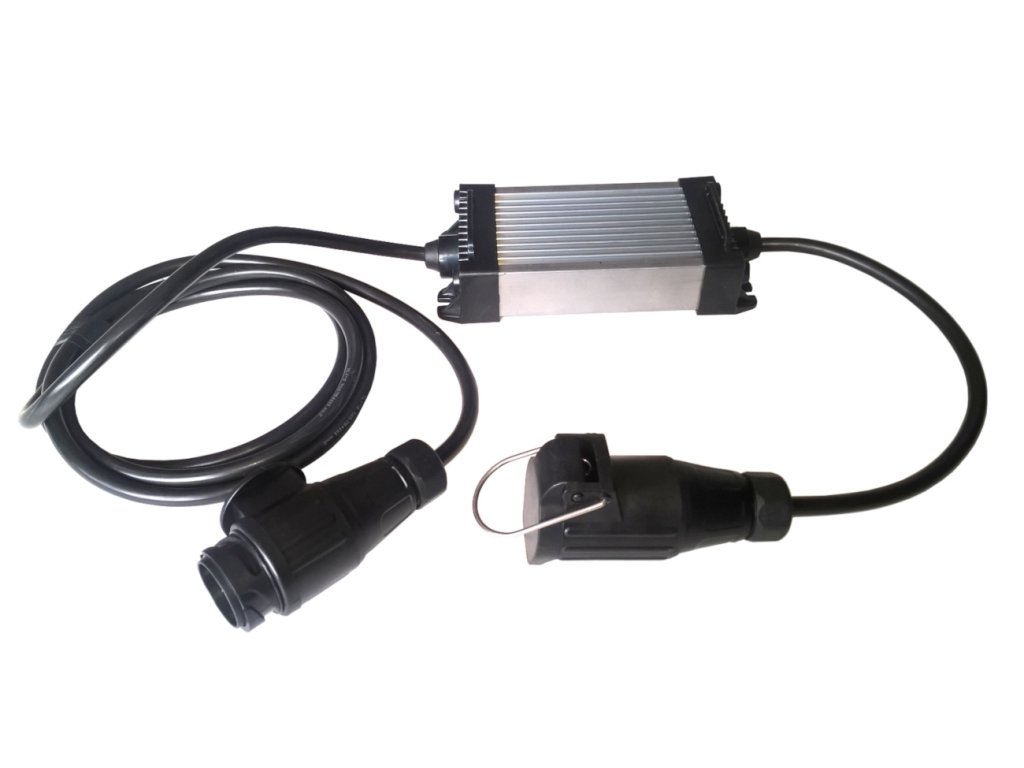

Nová kontrolní jednotka Fristom ALU SMART ke sdruženým LED diodovým svítilnám přívěsu simuluje provoz běžných žárovkových svítilen pro elektroniku tažného automobilu, která kontroluje osvětlení přívěsu a není ještě připravena pro moderní LED diodové osvětlení s nízkým odběrem

Jednou z výhod stále používanějšího LED diodového osvětlení přívěsů je jeho velmi malá spotřeba při zachování vysoké svítivosti. Bohužel elektronika některých tažných automobilů, která kontroluje i správnou funkci osvětlení přívěsu není na tak nízké odběry přívěsu připravená a je přednastavená pouze pro mnohem vyšší proudové odběry klasických žárovek. LED svítilny přívěsu pak díky jejich velmi nízké spotřebě takovýto tažný automobil detekuje jako vadné žárovky a palubní počítač zahlásí chybu, eventuálně odpojí přívod proudu do zásuvky tažného zařízení. Právě pro tyto případy je určená kontrolní jednotka připojená mezi tažný automobil a přívěs. Kontrolní jednotka nasimuluje elektronice tažného vozu zátěž běžné žárovky a provoz připojené LED diodové svítilny je tak bezproblémový. Kontrolní jednotka je pak schopná přenášet do palubního počítače tažného automobilu i případnou závadu směrových svítilen LED diodové svítilny.

Charakteristika:

• Kontrol box simuluje zátěž až pro 7 funkcí osvětlení přívěsu (L+P obrys. světlo, L+P blinkr, brzdová světla, mlhovka, couvačka)
• Splňuje normu ECE-R48
• V případě zkratu, zařazení žárovky do obvodu anebo přehřátí sám odpojí příslušnou zátěž z obvodu
• Pro vozidla s provozním napětím 12V
• Pracovní teplota od -40oC do 55oC
• Hmotnost: přibližně 1750 g
• Zařízení se upevňuje k rámu přívěsu čtyřmi šrouby.

Simuluje zátěž:

• 2x17W (blinkry)
• 2x4W (obrysová světla)
• 1x35W (brzdová světla)
• 1x 17W (mlhové světlo)
• 1x 17W (couvací světlo)

Indikace závad:

• 80mA (blinkry)
• 30mA (obrysová světla)
• 50mA (bzdová světla)
• 100mA (mlhové světlo)
• 100mA (couvací světlo)

Maximální výstupní proud:

• 0,5A

Vstup:

• Kabel 7x0,75mm2 + 1x1mm2 (kostra) o délce 0,5m se zástrčkou 13 pin (12V)

Výstup:

• Kabel 7x0,75mm2 + 1x1mm2 (kostra) o délce 2,5m se zásuvkou 13 pin (12V)

Materiál kontrol boxu:

• Hliník, Bayblend

Zařízení chráněno proti:

• Překročení maximálního výstupního proudu
• Opačné polaritě zapojení
• Přehřátí
